タイヤ寸法の基礎知識
■タイヤの呼び寸法■
タイヤの呼び寸法には、下記の種類があります。
ETRTO | タイヤ幅 [mm]-リム径 [mm](ビード座直径) |
---|---|
ISO | ETRTOと同じ(ETRTOの規格を採用) |
インチ | タイヤ外径(inch) × タイヤ幅(inch) × [タイヤ高さ(inch)] |
フランス系 | タイヤ外径(mm) × タイヤ幅(mm) + A~D ※表記の最後にあるA、B、C、Dの記号は、リム直径を表しています [A(直径小) < D(直径広)] |
※同じインチサイズ表記でも、複数のETRTOサイズ表記があり対応リム直径も異なります。(互換性はありません)
※特に小径車には注意が必要です。ETRTO規格でお選びいただくことをお勧めします。
※ご注文の際は、ご利用のリムもしくはタイヤのサイズ表記をよくご確認の上、ご依頼ください。

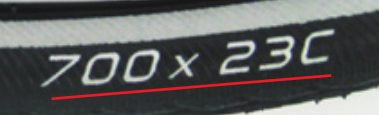

タイヤの側面にサイズ表記がございます。(写真のタイヤサイズは「700×23C」です)
タイヤサイズ規格の基礎知識
■タイヤのサイズ規格■
自転車タイヤのサイズ規格は、4種類ございます。
・WOタイヤ規格(主にロードバイクなど)
・HEタイヤ規格(主にMTBなど)
・BEタイヤ規格(主に運搬車用タイヤ)
・チューブラー規格(主にピストバイクなど)
※WOタイヤ規格とHEタイヤ規格のどちらとも、サイズにインチ表示していますが別規格の為互換性がありませんので、注意が必要です。
WO(Wired On)規格 | HE(Hooked Edge)規格 | |
---|---|---|
規格の生まれた国 | イギリス | アメリカ |
サイズ表記に用いる単位 | インチ(分数)、ミリメートル | インチ(少数点) |
この規格が使われている 主な自転車の種類 |
ロードバイク 、クロスバイク、 ママチャリ(大人用)など |
マウンテンバイク 、 子供用自転車など |
タイヤ寸法一覧
|
|
リムと対応するタイヤの基礎知識
リム形状により対応するタイヤも異なります。下記表を参考ください。
※下記表にある表記の用語及び定義は、日本工業規格JISに規定されるWOタイヤ及びHEタイヤより引用しています。
適用リム | タイヤの性能を有効に発揮させるのに適したリム。 |
---|---|
タイヤの総幅 | タイヤを適用リムに装着して、標準空気圧を充填し、負荷を加えない状態(接地しない)のタイヤの最大幅(側壁模様も含む) |
タイヤ外径 | タイヤを適用リムに装着して、標準空気圧を充填し、負荷を加えない(接地しない)状態の外径(タイヤ外周) |
タイヤの呼び | 適用リム | タイヤ総幅 (mm) | タイヤ外径 (mm) | |
---|---|---|---|---|
ISO(参考) | JIS | 呼び | ||
37-451 | 20 × 1-3/8 | 20 × 1-3/8 | 37 | 527 |
38 | 527 | |||
32-501 | 22 × 1-3/8 | 22 × 1-3/8 | 33 | 569 |
34 | 569 | |||
37-501 | 22 × 1-3/8 | 22 × 1-3/8 | 37 | 577 |
38 | 577 | |||
37-540 | 24 × 1-3/8 | 22 × 1-3/8 | 37 | 616 |
38 | 616 | |||
37-565 | 25 × 1-3/8 | 25 × 1-3/8 | 37 | 641 |
38 | 641 | |||
32-597 | 26 × 1-1/4 | 26 × 1-1/4 | 33 | 663 |
32 | 663 | |||
37-590 | 26 × 1-3/8 | 26 × 1-3/8 | 37 | 666 |
38 | 666 | |||
40-584 | 26 × 1-1/2 | 26 × 1-1/2 | 39 | 664 |
40 | 664 | |||
44-584 | 26 × 1-5/8 | 26 × 1-1/2 | 42 | 670 |
43 | 670 | |||
25-630 | 27 × 1 | 27 × 1-1/4 | 25 | 680 |
28-630 | 27 × 1-1/8 | 27 × 1-1/4 | 28 | 686 |
32-630 | 27 × 1-1/4 | 27 × 1-1/4 | 32 | 694 |
25-622 | 700 × 25C | 700C | 25 | 672 |
28-622 | 700 × 28C | 700C | 28 | 678 |
32-622 | 700 × 32C | 700C | 32 | 686 |
37-630 | 27 × 1-3/8 | 27 × 1-3/8 | 37 | 704 |
37-642 | 28 × 1-3/8 | 28 × 1-3/8 | 37 | 716 |
※タイヤの呼びは、対応国際規格に規定された呼びで、「タイヤ幅の呼び-リム径の呼び」を示しています。
タイヤの呼び | 適用リム | タイヤ総幅 (mm) | タイヤ外径 (mm) | |
---|---|---|---|---|
ISO(参考) | JIS | 呼び | ||
47-406 | 20 × 1.75 | 20 × 1.75 | 40 | 501 |
20 × 1.50 | 40 | 501 | ||
20 × 2.125 | 20 × 1.75 | 40 | 517 | |
22 × 1.75 | 22 × 1.75 | 45 | 552 | |
22 × 1.50 | 45 | 552 | ||
24 × 1.50 | 24 × 1.75 | 40 | 594 | |
47-507 | 24 × 1.75 | 24 × 1.75 | 45 | 603 |
26 × 1.50 | 26 × 1.75 | 40 | 645 | |
47-559 | 26 × 1.75 | 26 × 1.75 | 45 | 654 |
57-559 | 26 × 2.125 | 26 × 1.75 | 54 | 674 |
